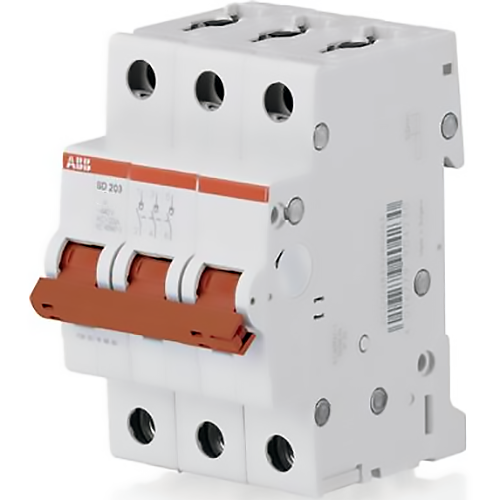

Рубильник (выключатель нагрузки) трехполюсный с красным рычагом ABB SD203 32А
Компания "РумЭлектро" предлагает купить товар «Рубильник (выключатель нагрузки) трехполюсный с красным рычагом ABB SD203 32А» по цене: 1 225,23 руб. Продукция производителя «ABB» реализуется оптом и в розницу! Вы можете оформить заказ через интернет-магазин или отправив запрос через специальную форму. А также Вы можете позвонить по телефону +7 (495) 212-09-00 для получения консультации. Дополнительную информацию о продаже товаров из каталога «Рубильники (выключатели нагрузки)» Вы можете получить у наших менеджеров.
Доставка по Москве осуществляется в течение 1-3 рабочих дней с момента заказа. Доставка в регионы России обсуждается индивидуально.
Новая серия выключателей нагрузки SD 200 расширяет ассортимент оборудования System pro M compact®, доступна в исполнениях от 1 до 4 полюсов на номинальные токи от 16 до 63 A и соответствует IEC/EN 60947-3 (ГОСТ Р 50030.3-2012) SD200 выполнены в современном дизайне и отлично сочетаются с аппаратами версии System pro M compact, маркировка на корпусе выполнена с помощью лазера. Благодаря наличию индикатора “Real CPI” , можно легко определить реальное положение контактов аппарата. Значительное преимущество новой версии - полная совместимость с аксессуарами серии S 200.
Особенности:
⦁ Изолирование в соответствии с IEC/EN 60947-3
⦁ Индикация состояния контактов ("Real CPI")
⦁ Номинальный условный ток 25 кА при Ue = 253/440 В переменного тока в соответствии с IEC/EN 60947-3
⦁ Степень защиты IP20 = защита от прикосновения
⦁ Двойные цилиндрические клеммы до 35 мм² для раздельного монтажа проводников и шины
⦁ Возможность установки дополнительного контакта снизу для экономии пространства в электроустановке
⦁ Унифицированный дизайн System pro M compact
⦁ Возможность объединения одной шинной разводкой PS вместе с другими устройствами System pro M
⦁ Износостойкая лазерная маркировка
⦁ Полная совместимость с аксессуарами серии S200
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Стандарты | IEC/EN 60947-3 |
| Количество полюсов | 3P |
| Номинальный ток, Ie | 32 А |
| Категория применения | AC-23A, DC-21A |
| Номинальное напряжение, Ue | 440 В (переменный ток) |
| Номинальное напряжение изоляции, Ui | 440 В (переменный ток) |
| Максимальное восстанавливающееся напряжение, Umax | 462 В (переменный ток) |
| Минимальное рабочее напряжение, Ubmin | 12 В (переменный ток) |
| Номинальная частота, f | 50/60 Гц |
| Пригодны для изолирования | + |
| Номинальный условный ток короткого замыкания | 25 кА с предохранителем NH 00 ≤ 63 А gG |
| Категория перенапряжения | III |
| Степень загрязнения | 3 |
| Номинальное импульсное выдерживаемое напряжение, Uimp (1.2/50µs) | 4 кВ (6,2 кВ на уровне моря, 5 кВ на высоте 2000м) |
| Испытательное напряжение изоляции | 2 кВ (50/60 Гц, 1 мин.) |
| МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Корпус | Класс изоляции I, RAL 7035 |
| Рычпг | Класс изоляции II, красный, опломбируемый |
| Индикация положения контактов | Маркировка на рычаге, I ON / 0 OFF Индикатор "Real CPI" (зеленый ВЫКЛ / красный ВКЛ) |
| Степень защиты согласно EN 60529 | IP20 / IP40 (в корпусе с крышкой) |
| Электрическая износостойкость | 10000 операций (переменный ток), 1500 операций (постоянный ток) |
| Механическая износостойкость | 20000 операций |
| Устойчивость к ударному воздействию согласно IEC/EN 60068-2-7 | 25g, 2 удара, 13 мс |
| Устойчивость к вибрации согласно IEC/EN 60068-2-6 | 5g, 20 циклов при 5...150...5 Гц с нагрузкой 0,8 In |
| Устойчивость к воздействию тропического климата IEC/EN 60068-2-30 | 28 циклов при 55°С/90-96% и 25°С/95-100% [°С/отн. влажность] |
| Температура окружающей среды | -25...+55°С |
| Температура хранения | -40...+70°С |
| МОНТАЖ | |
| Клеммы | двойные цилиндрические |
| Наличие раздельных слотов для шин и проводников | + |
| Поперечное сечение проводников | 35 мм² |
| Поперечное сечение шин | 10 мм² |
| Момент затяжки клемм | 2,8 Нм |
| Отвертка | № 2 Pozidrive |
| Монтаж | на DIN-рейку 35 мм согласно EN 60715 посредством креплений |
| Монтажное положение | любое |
| Возможность демонтажа без снятия шинной разводки | + |
| Сторона подключения питания | любая |

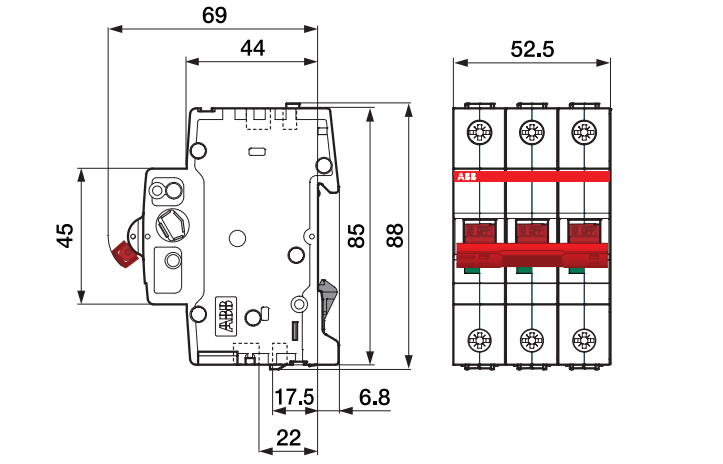

| ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА | |
| Монтажные размеры в соответствуют DIN 43880 | монтажный размер 1 |
| Габаритные размеры 1 полюса (В х Г х Ш) | 88 х 68 х 17,5 мм |
| Масса одного полюса | около 85 г |
| ИСПОЛЬЗОВАНИЕ ДОПОЛНИТЕЛЬНЫХ АКСЕССУАРОВ | |
| Вспомогательный контакт | + |
| Сигнальный/вспомогательный контакт | + |
| Дистанционный расцепитель | + |
| Расцепитель минимального напряжения | + |
| Моторный привод | + |
| Устройство механической блокировки | + |
| СЕРТИФИКАТЫ | |
| CE and RoHS соответствие, сертификация: VDE, EAC | |
